vendredi 22 février 2008

Le câble d'extension Power Functions: Review!

Un petit article pour vous présenter un petit set, composé d'une seule pièce.

C'est le câble d'extension 8886 en vente actuellement au prix un peu élevé de 3.49€.
Ce câble vous permet d'utiliser vos anciens moteurs et accessoires 9V à connections 2 fils avec les derniers éléments Power Functions, et inversement.
Autrement dit, explicitement, vous pouvez brancher vos moteurs de RCX (juste pour imager) à un module infrarouge et piloter tout cela à distance tout comme vous pouvez faire fonctionner un élément Power Functions grâce à votre vieux boîtier à piles de 8868. En faite, tout devient compatible avec tout (lumières, sons, moteurs, trains,...).

Le câble n'est évidement pas fourni dans une boite en carton, sinon imaginez le gaspillage.



La longueur totale d'un câble est d'environ 23,5cm, connecteurs inclus.
Cela correspond à un peu moins de 30 studs.

Une image piquée à Conchas, pour mieux se rendre compte de la longueur:

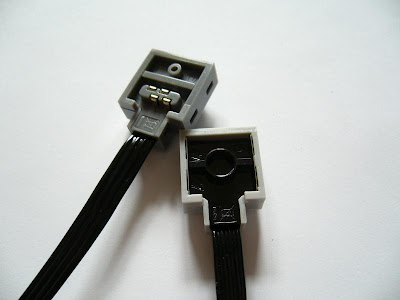

La première chose que l'on remarque, c'est que les connecteurs sont inversés. Comme vous le voyez sur la photo, un connecteur a les studs vers le haut, et l'autre les a vers le bas.

Côté connectique, ce qu'on attend c'est: d'un côté, 2 prises récentes et de l'autre 2 anciennes. Et bien non ! Bizarrement, sur les 4 surfaces de branchements, une seule correspond à l'ancien 9V:



Pourquoi avoir fait comme cela? Je ne sais pas trop, avez-vous des idées?

Edit: Nico71 nous dit:

je pense que lego a gardé le haut de la prise en standard PFS pour que l'on puisse utiliser les anciens moteur avec les nouveaux moteurs en utilisant l'IR, On peux ainsi brancher un moteur ancien et un moteur nouveau sur la borne électrique du précédent et ça sur un même canal. Et même si on branche pas d'ancien moteur, ce câble devint un câble d'extension de longueur au PFS.
Un point de vue, je pense, fort juste!

Le seul connecteur 9V est donc en bas de l'extrémité gris clair, c'est un connecteur femelle, et ça, c'est un inconvénient !!
Pour brancher cette partie à un boîtier à piles (9V), pas de soucis puisque tous les types de boîtiers connus à ce jour ont un connecteur mâle (c'est à dire que les lames métalliques sont sur les studs. Dans le cas de connecteurs femelles, comme sur notre câble, les lames sont dans les trous de la pièce). De même pour les switchs 3 positions, et une partie des moteurs.

Là où ca se gâte, c'est si vous voulez y connecter un micro-moteur (rouge), une rampe d'éclairage, un buzzer ou certains moteurs (le micro-moteur est déjà cité, mais il y a aussi ceux-ci) qui eux ne peuvent être alimentés que par le bas
.
Attention, ça ne veut pas dire qu'il n'est pas possible de relier ces éléments, il vous faudra passer par un second câble (lui entièrement 9V, ancien donc) ou par une plate avec connecteurs électriques (plates qui ne sont plus commercialisées depuis des lustres).

Voici quelques photos de montages possibles (les combinaisons sont infinies et mes montages ne représentent qu'une petite partie des éléments électriques existants). Il y a notamment le montage d'un micro-moteur avec une plate.

Faites attention de bien différencier le boîtier Power Fonctions (bouton orange, LEd, etc) de celui du 8287 (bouton rouge à studs, 9V).

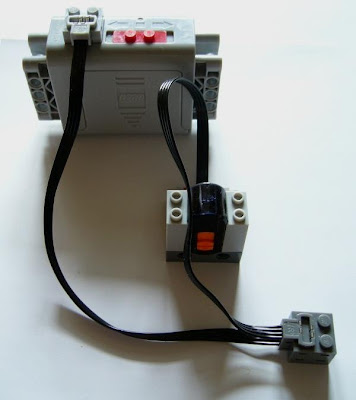

Moteur 5292 9V commandé par un boitier Power Functions récent. / Un module infrarouge relié à un boîtier 9V

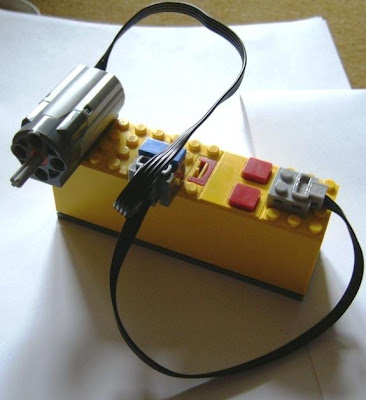

Un boîtier Power Functions actionne un micro-moteur (via la plate blanche) et est relié à un switch d'ancienne génération. / Alimentation d'un moteur M grâce à un boîtier 9V (pas de commentaires sur le cadrage).

Pour conclure simplement: Ce câble permet d'utiliser nos anciens moteurs avec les nouvelles solutions Power Functions et ainsi combiner les avantages de chaque système.
Mais aussi d'allonger la longueur des câbles d'éléments Power Functions, notamment les moteurs qui possèdent un câble non amovible.
Mon principale regret se porte sur le prix du câble

Edit: Après plusieurs retours, venants de nombreux sites, il semble que les boîtiers 9V classiques (ceux de 8868) ne soient pas compatibles avec les récepteurs Power Functions. Ceux-ci ne fonctionnent pas !!

Moune

5 commentaires:

Anonyme a dit…

je pense que lego a gardé le haut de la prise en standard PFS pour que l'on puisse utiliser les ancienx moteur avec les nouveaux moteurs en utilisant l'IR, On peux ainsi brancher un moteur ancien et un moteur nouveau sur la borne electrique du précedent et ça sur un même canal. Et même si on branche pas d'ancien moteur, ce cable devint un cable d'extension de longueur au PFS.

nico71

Moune a dit…

Fort probable, ticle édité! merci!

Paul a dit…

Bonjour,

En attendant d'avoir assez de sous pour acheter le bull 8275, j'ai profité de mon code catalogue pour commander des éléments PF, notamment 3 câbles, une télécommande et un récepteur IR.

Cependant, je n'arrive pas à faire fonctionner le récepteur IR avec un boîtier à piles standard 9V. Et je n'ai pas encore de boîtier PF pour tester.

Le récepteur fonctionne-t-il bien avec les anciens boîtiers ou mon récepteur possède un défaut ?

Merci :)

Moune a dit…

Mh, ca n'est pas la première fois que je lis ca, et j'avoue de pas avoir tester, maintenant c'est fait.
Conclusion, non les récepteurs ne marchent pas avec les boîtiers 9v. Et ec la semble être dû à défaut de programmation dans le firmware interne du récepteur

bien dommage :/

simonmon67 a dit…

le prix du câble n'est pas trop élevé sauf si on compte avec les 5€ de frais de ports se qui nous fera un total de 8.49€!!!! pour ma parts j'ai prit avec une télécommande et un récepteur avec... :)
